旋盤ツールキットに一連の旋盤切削工具が含まれている場合は、旋盤で多くの作業を行うことができます。 機械からより多くの利益を得るには、さまざまな操作を実行するさまざまなタイプの旋盤ツールを理解する必要があります。
したがって、この記事では、プロジェクトの処理に使用できるものを紹介します。 この記事では、主に旋盤の工具知識について説明しているため、さまざまな種類の旋盤工具と、さまざまなCNC旋盤工具の使用方法を理解できます。
CNC旋削工具とは何ですか？
旋削工具は、CNC旋削に使用される切削部品を備えた工具です。 旋削工具は、CNCフライス盤で最も広く使用されている工具の1つです。 旋削工具の作動部分は、刃先、切りくずを粉砕または巻き上げるための構造、切りくずの除去または保管のためのスペース、および切削液の通過を含む、切りくずを生成および処理する部分です。
旋盤切削工具の分類
旋盤工具は、主に材料、用途、送り方法の3つのカテゴリに分類されます。 さまざまなカテゴリとそれぞれの旋盤ツールについて、以下で説明します。
材料で分類
これは旋盤工具で使用される材料の分類です。 材料の種類によって分類される一般的な旋盤の種類は次のとおりです。
高速度鋼工具
高速度鋼を刃先とし、連続研削が可能な旋削工具です。 したがって、荒削りや半仕上げに最適です。
超硬ツール
ブレードは超硬合金でできており、鋳鉄、非鉄金属、プラスチック、化学繊維、グラファイト、ガラス、石、普通鋼の切断に使用されます。 また、耐熱鋼、ステンレス鋼、高速度鋼、工具鋼などの加工が難しい材料の切断にも使用できます。
ダイヤモンドブレード
ダイヤモンドは非常に硬く、耐摩耗性のある素材です。 摩擦係数が低く、弾性率が高く、熱伝導率が高く、熱膨張係数が低くなっています。 したがって、ダイヤモンド刃先を備えた旋盤工具は、脆性、耐摩耗性、コンプライアンス、および硬い材料（グラファイトなど）の精密加工に最適です。
その他の資料
これらのタイプの旋盤工具の刃先は、立方晶窒化ホウ素やセラミックなどの他の材料から作られています。 したがって、超硬合金の荒加工や切断に最適です。
旋盤工具は用途別に分類されています
これは、旋盤工具をその機能に従って分類するためのものです。 以下は、用途に応じて分類された旋盤工具の一般的なタイプです。
旋削工具
旋削工具は、ブランクから材料を取り除くために使用されます。 旋削工具には、一般的にラフ旋削工具とファイン旋削工具の2種類があります。
大部分のワークを短時間で除去するために、荒削り工具が使用されます。 それらは分解を可能にする地面の切断角度を持ち、最大切断圧力に耐えることができます。
ファインターニングツールは、ワークピースの小さな部品を取り除くために使用される旋盤ターニングツールです。 角度はすりつぶされており、その名前によると、最終製品は滑らかで正確な表面を持っています。
ボーリングツール
ボーリングは、穴を拡大するために使用される旋盤工具です。 既存の穴を拡大したい場合は、ボーリングバーを使用する必要があります。 ボーリングバーは、すでにドリルで開けた穴に簡単にドリルで穴を開け、その直径を拡大することができます。 穴をすばやく拡張して適切なサイズに加工し、他のコンポーネントを正しく取り付けることができます。
面取りツール
面取り工具は、部品に溝を形成するために使用される旋盤旋削工具です。 また、ワークピースに滑らかなエッジや危険なエッジを作成するためにも使用できます。
ローレットツール
ローレット工具は、ローレット旋盤部品の製造に使用されます。 それらは、円形の断面にパターンを作成またはプレスすることによってハンドルのハンドルとして使用され、通常、ナットなどのファスナーにも作成されます。 ローレットツールは特定のパターンで設計されています。
別れツール
パーティングツールとは、ワークピースを半分に旋削、平削り、または切断するために使用される狭刃のツールを指します。または、処理されたブランクの本体からワークピースをカットするために使用されるツールとして定義されます。 さまざまな製造形態があります。
ねじ山切削工具
ねじ山切削工具は、旋盤部品のねじ山を切断するのに適しています。 一般に、めねじ切断とおねじ切断の2つの形式があります。 おねじ山の切断では、ワークをチャック内または2つの中心間で固定します。 ただし、めねじ切削では、工具がチャック上を直線的に移動する間、部品がチャックにクランプされ、ワークが通過するときにワークから切りくずが除去されます。
フェイスツール
フェースツールは、旋盤でフェース操作を実行して、ワークピースの回転軸に垂直な平面を切断するために使用されます。 ツールは、旋盤ブラケットに寄りかかってツールホルダーに取り付けられます。 このプロセス中、面ツールはパーツの回転軸を垂直方向に送ります。
スロットツール
溝入れ工具は通常、特殊工具ホルダーに取り付けられた超硬刃です。 複数の先端を持つブレードとして設計されています。 通常、溝入れやその他の作業を含む特定の作業に必要なサイズと形状に応じて研磨されます。
成形ツール
旋盤で使用する場合、成形工具は平らまたは円形になります。 単純な成形工具の刃先を、切削する溝、アンダーカット、またはねじ山の形状に研削します。
構造による分類
積分
カッターヘッドとカッターシャフトは同じ材料でできており、通常は高速度鋼です。 この工具は剛性が高く、小型の旋削工具や非鉄金属の旋削工具に適しています。
溶接
カッターヘッドとロッドは溶接加工で接続されており、ロッドには超硬刃がはめ込まれています。 構造がコンパクトで製造も便利です。 あらゆる種類の旋削工具、特に小型工具に適しています。
クランプオン
カッターヘッドの材質がカッターバーの材質と異なります。 刃は機械的クランプでカッターバーに固定され、鈍くなったときに交換することができます。 CNC旋盤でよく使われる工具で、工具ホルダーは再利用できます。
旋盤工具は送りモードで分類されます
これは、切削工具がワークピースにどのように面しているか、および旋盤がワークピースを回転させる方向を示しています。 したがって、この分類方法によれば、旋盤工具は、右利き工具、左利き工具、および丸頭の3つのタイプに分類されます。

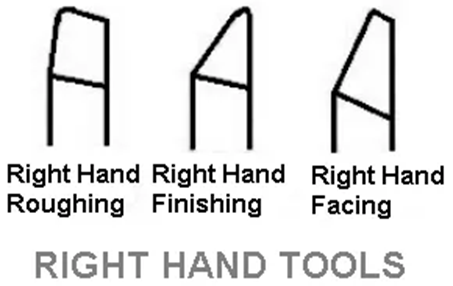

右手工具
右側の旋盤ツールは、右から左に移動するときに材料を除去します（上面図のみが必要で、すくい面を上部に保ちます）。 右側のツールという名前は、人間の手のアナロジーに基づいて使用されます。 右手では、親指が工具の送り方向を表します。 したがって、工具の主な刃先は工具の左側にあります。
左側のツール
右側の旋盤工具とは異なり、左側の工具は左から右に移動するときに材料を除去します（上面図ではすくい面が表示されたままになります）。 左手では、親指が工具送りの方向を表します。 したがって、工具の主な刃先は工具の右側にあります
ラウンドノーズツール
丸頭旋削工具には、バックレーキやロール角はありません。 したがって、ツールはベッドの左から右または右から左の端に供給されます。 ただし、場合によっては、ラウンドチップカッターのキャスター角が小さくなることがあります。 丸みを帯びたエッジのため、丸頭旋削工具は仕上げ旋削で一般的に使用される工具です。
旋盤工具の選び方
旋盤工具を選択するには、機器に関連する特定の要因を理解する必要があります。 以下は、旋盤工具を選択する際に考慮しなければならない非常に重要な要素です。
材料の種類
切削する材料の種類は、使用できる旋盤工具の種類を決定する基本的な要素です。 旋盤工具を選択する前に、注意しなければならない重要な属性には、硬度、耐摩耗性、靭性、剛性などがあります。 これらの属性は、使用できる旋盤工具のタイプで重要な役割を果たします。 たとえば、非常に硬い材料には、超硬工具またはダイヤモンド工具が必要です。
ツールの形
旋盤工具の形状も、選択する際に考慮すべきもう1つの要素です。 刃先の位置によって、工具（右工具、左工具、丸刃工具）の切削方向も決まります。
希望する形状
分類の下にリストされている旋盤工具の各タイプは、指定された形状につながる可能性があります。 したがって、必要な形状を必要な旋盤工具に統合する必要があります。 ほとんどのCNC機械加工製品は複雑であるため、いくつかの旋盤工具を選択する必要がある場合があります。
要約する
CNC機械加工とCNC旋盤加工に慣れていない場合は、旋盤工具の選択に問題がある可能性があります。 旋盤関連のプロジェクトをお持ちの場合は、お問い合わせください。 CNC機械加工とCNC旋削で長年の経験を持つエンジニアがいます。 彼らはさまざまな種類の旋盤工具とその用途を理解しています。 私たちを選んでください、あなたは高品質の配達態度を得ることができます。
