GD&Tにおける並列性とは？
GD & Tパラレルシンボル
GD&Tには2種類の並列性がある。 それは表面や軸を制御するために使用しているかどうかに応じて、表面の平行度や軸平行度を参照できます。 表面平行度の使用は軸平行度よりも一般的である。
GD & T並列性の両方のタイプのために、ゴールは機能制御フレームワークで指定された制約に従ってデータ要素（軸または面）に平行度（0度の位置合わせ）を維持することです。
並列性は実際には2つの異なる関数GD & Tでは、参照機能に応じて呼び出されます。 通常のフォームまたは表面の平行度は、2つの表面または特徴の間の平行度を制御する寛容です。 平面形状の制御は平坦性に類似しており，二つの平行平面はその許容範囲としている。 軸平行度は、基準面または軸への特定の部分の中心軸の平行度を制御する許容範囲です。 軸形式は理論的に完全に平行な軸の周りの円筒によって支配される。
平行度許容域

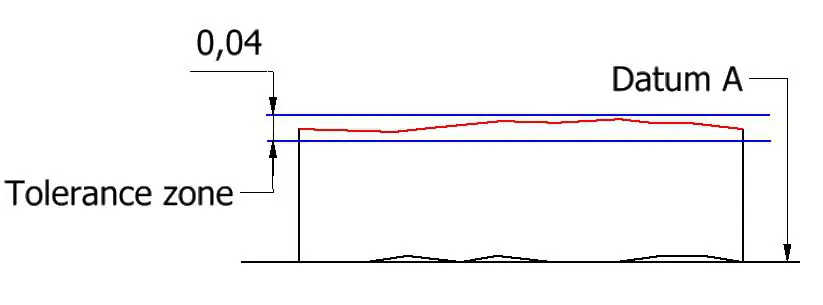

表面平行度許容域
表面並列性の場合，並列性許容域は2つの理論的に正確な平行平面からなる。 つの平面間の距離は寸法の許容限界である。 平面または中心面のすべての点は、承認される部分のために2つの平行な面でなければなりません。
軸平行許容域
軸平行度は円筒の許容範囲を作る。 それは、データに平行なピンまたは穴のような、次元機能の軸を保持するために使用される。 特徴の中心軸の全ての点は、この円筒領域内に、仕様を満たす部分に位置しなければならない。 このようなゾーンでは、円筒状ゾーンの径を小さくすることで許容角度偏差を制御することができる。
他のGD & Tシンボルへの関係
並列性と平坦性
並列性と平坦性は多くのレベルで互いに類似している。 それらはすべて類似した許容範囲を有する。 基本的に表面の平坦性をコントロールする。 測定方法は同じである。
しかし、私たちが2つを区別するのを助けることができる若干の重要な違いがあります。 たとえば、他のすべてのオリエンテーションコントロールと同様に、並列処理は、データなしで動作できません。 トレランスゾーンを作成するために、データプレーンに表面の傾きを比較してください。
一方、平坦度公差を使用する場合は、その表面がそれ自体で測定される。 傾斜は、平坦度が限界内にある限り、問題ではありません。 平行度次元で、領域は翻訳されることができるか、動かされることができて、datumに対して傾けられることができない。
並列性の測定法
並列性は測定が容易である。 平坦性のように、ゲージは基準面または特徴を通過します。 平坦性とは異なり、部分は花崗岩ブロックまたは平面に制約され、部分を測定するためのデータとして使用される。
並列性を測定する方法はいくつかあります。 最も一般的に使用される方法は、基準板平行測定である。 この方法では、平坦なベースに部品を配置する。 あなたが望む精度のレベルに応じて、データがきれいで正確でなければならないことを確認してください。
その後、ダイヤルインジケータは、表面を横切って移動します。 メトリックは許容範囲内でなければならず、あるいはコンポーネントの並列性は失敗しなければならない。
許容範囲の要件が非常にきつく場合は、一貫した室温で測定することを確認してください。 若干の材料が温度の変化で拡大するか、契約するので、温度の小さな変化さえこの値に影響を及ぼすことができます。
