GD&T傾斜記号
GD&T傾斜度定義
部品の機械図面では、角度公差により、設計者は傾斜部品フィーチャーの方向が変化する可能性がある程度を指定できます。 コーナー記号は通常、部品が他のゼロピースと正しくフィットしていることを確認するために使用されます。 GD&Tでは、フィーチャー（直線またはサーフェス）と参照フィーチャー間の指定角度を維持するのに役立ちます。 これは、別の線に対して1つの線を参照するために使用できますが、より一般的には、サーフェスをデータムまたは参照平面と一定の角度に維持するために使用されます。 これは、アセンブリ内の他の部品と協働する傾斜面を持つ部品にとって特に重要です。
角度は、ラベルや溝などの非円形フィーチャーの方向を制御するためにも使用されます。 角度寸法中間平面の周囲に公差帯を作成して、これらの特徴を制御します。
傾斜公差帯
角度に関する最大の誤解は、30度+/-10’などの角度公差帯を作成することです。 これは、この特徴が基準平面と30度の角度を持つべきであり、どちらかの側で10分間の角度変化を可能にすることを意味します。
公差帯の形状は、制御された特徴に応じて変化します。 サーフェスの場合、公差帯は2つの平行平面で表され、2つの平面は設計に必要な正確な角度に位置合わせされます。

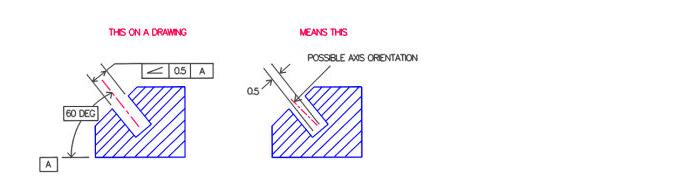

上図の左側では、ボックス内の角度記号、公差、基準を使用して、斜め穴の中心軸を制御します。 ボックス内の記号は、「軸は0.5から離れた2つの平面の中に位置しなければならず、この2つの平面は表面Aと60°傾斜している」と理解することができる。
上図の右側では、作成された公差帯は平行線で表されています。
この形式の角度公差は、指定された公差を持つ図面ビューにのみ適用され、他のビューに許容される変化を定義する必要があります。 ただし、直径記号をバウンディングボックスの0.5の前に配置すると、円筒公差帯が作成され、すべての図面ビューに適用されます。
傾斜度とその他の寸法
角度と垂直度/平行度
90°と0°の角度の場合、垂直度と平行度は角度拘束の特殊な場合であることに注目した。 例えば、ASME規格では、これは許容可能な代替案であると考えられる。 「平行」と「垂直」の概念は印刷材料の中で一般的に理解と識別が容易であるため、私たちは通常、できるだけこれらのより具体的なコントロールを使用することを提案します。 角度の設計意図が0度または90度（すなわち非常に微妙な勾配）に非常に近いが完全ではない場合、これにより、角度を使用して差をより強く強調することも可能になる。
角度と線の輪郭/表面の輪郭
非常に強力な輪郭および表面輪郭コントロールは、他のGD&Tコントロールが提供する多くの制約を提供することができますが、通常は互換性がありません。たとえば、サーフェス制御のプロファイルに複数または異なるデータムがある場合、それは角度制御とは異なります（たとえば、同じ自由度を持たない場合があります）。 一般的に、エンジニアリング印刷では、角制御がより具体的で、より鮮明になっています。
傾斜度と平坦度
一見、角度コンストレイントは平面度コンストレイントと非常に似ている可能性がありますが、角度コンストレイントは基準参照の実際の実装に関連していることに注意してください。 サーフェスが意外に垂直である場合、水平サーフェス上の平面度コンストレイントはまだ通過できます！ 同じ場合、角度コンストレイントは通過しません。 角度コンストレイントの公差帯は、通過/失敗状態を決定するために最適なフィットに変換できますが、回転することはできません。
傾斜度と角度寸法及び公差
図面上で初めて角度公差ボックスに遭遇した場合、正の公差と負の公差を持つ角度寸法を使用する方が容易であるかどうかという一般的な問題があります。 ただし、両者は同等ではありませんので注意してください。 標準での角度公差の定義ははっきりしておらず、より明確な解釈をしようとしたときにもいくつかの違いがあります。 ASME規格は公差帯を形成する2つの非平行平面を記述しているが、ISO 14405-2は、表面上のどの位置の各角度検査も独立しており、各位置間に平行拘束がないことを明確に規定している。 疑問がある場合は、角度制御を使用して、接線平面などの他のデータム面、モディファイヤを含めることができます。 これにより、必要な詳細を正確に指定することができます。
傾斜の測定方法
ダイヤルゲージとサインバーで角度をチェックする
傾斜度により、表面の平坦度が特定の角度に維持されます。 したがって、平面度を測定する方法は、角度、さらにはある角度にも適用することができます。 サーフェスの任意の方向（長さと幅）にあるすべての点が2つの平面の間にある場合、部品は指定された角度公差の範囲内にあり、これは仕様に一致すると呼ばれます。
円筒領域の場合は、次元フィーチャーの軸をエクスポートし、その領域内に完全にあることを確認します。
計量学は2つの場合の角度測定に複数の選択肢を提供する。 より高度な観点からは、一般に光学コンパレータまたはCMMが使用されている。 大規模な生産ラインでは、カスタマイズされた通/止規を選択できます。
従来の角度測定方法では正弦波板が使用されている。 検査の特徴は図面の基本角度に傾いているため、水平であるため、花崗岩板と平行である。 次に、メカニックは、表面の平坦度が許容範囲内であるかどうかをチェックするためにダイヤルゲージを使用します。
