В современной обрабатывающей промышленности выбор подходящего метода обработки мелкосерийных деталей имеет решающее значение для предприятий. В отличие от массового производства, мелкосерийная обработка требует точного баланса между стоимостью, эффективностью и качеством. Выбор правильного метода обработки имеет важное значение для обеспечения точности изготовления деталей, производительности и соответствия бюджету проекта и срокам выполнения работ. Ниже будут рассмотрены ключевые факторы, которые следует учитывать при выборе метода обработки для мелкосерийных деталей, и представлены общие методы обработки.
Ключевые соображения
Сложность деталей
Если деталь имеет сложную геометрию, например, тонкие внутренние структуры, неровные криволинейные поверхности или мелкие детали, традиционные методы обработки могут не соответствовать требованиям. Например, обработка с ЧПУ часто является лучшим выбором для деталей со сложными внутренними каналами подачи. Благодаря точному программному управлению движением инструмента обработка с ЧПУ позволяет выполнять точную обработку сложных форм. С другой стороны, для более простых плоских деталей могут быть предпочтительны более простые и эффективные методы, такие как штамповка или лазерная резка.
Требования к точности
Различные методы обработки обеспечивают различный уровень точности. Для деталей, требующих чрезвычайно высокой точности, например, для деталей, используемых в аэрокосмической промышленности, предпочтительными могут быть шлифование или электроэрозионная обработка (EDM). Шлифование позволяет достичь микронной точности, что делает его идеальным для деталей со строгими требованиями к шероховатости поверхности и точности размеров. Электроэрозионная обработка, с другой стороны, хорошо подходит для обработки деталей сложной формы из твердых материалов, поскольку удаляет материал с помощью электрического разряда, обеспечивая высокую точность. Для обычных механических деталей с более низкими требованиями к точности обычно достаточно обычных методов обработки, таких как токарная обработка и фрезерование.
Характеристики материала
На выбор метода обработки большое влияние оказывает материал детали. Например, при работе с чрезвычайно твердыми материалами, такими как карбид, традиционные процессы резки могут быть весьма сложными. В таких случаях более подходящими являются нетрадиционные методы обработки, такие как электроэрозионная или лазерная обработка. При лазерной обработке используется лазерный луч с высокой плотностью энергии, который мгновенно расплавляет или испаряет материал, обеспечивая эффективную обработку труднообрабатываемых материалов. И наоборот, для более мягких материалов, таких как алюминиевые сплавы, можно эффективно применять такие методы обработки, как токарная обработка, фрезерование и штамповка. Кроме того, некоторые материалы могут деформироваться или трескаться в процессе обработки, что требует тщательного подбора параметров обработки и методов предотвращения дефектов.
Соображения, связанные с затратами
При мелкосерийном производстве стоимость является решающим фактором. Затраты на оснастку могут составлять значительную часть общих производственных затрат. Для мелкосерийных деталей использование методов обработки, требующих дорогостоящих пресс-форм, таких как литье под давлением, может привести к очень высоким затратам на единицу продукции. В таких случаях экономичнее выбирать процессы, не требующие пресс-форм или требующие меньших затрат на оснастку, такие как 3D-печать или механическая обработка с ЧПУ. 3D-печать позволяет создавать детали слой за слоем без использования пресс-форм, что делает ее экономически выгодным выбором для малообъемного производства по индивидуальному заказу. Несмотря на то, что обработка с ЧПУ сопряжена с высокими затратами на оборудование, ее гибкость позволяет быстро корректировать параметры обработки в соответствии с различными конструкциями деталей, что делает ее более экономичным вариантом с точки зрения общих затрат при мелкосерийном и многосерийном производстве.
Эффективность производства
Наряду с обеспечением качества и экономичности, эффективность производства является еще одним ключевым фактором, который необходимо учитывать. При выполнении срочных заказов небольшими партиями решающее значение имеет выбор методов обработки с сокращенным временем обработки. Например, лазерная резка и гидроабразивная резка позволяют быстро обрабатывать листовые материалы, обеспечивая высокую скорость производства, подходящую для мелкосерийного производства в сжатые сроки. С другой стороны, методы обработки, которые включают сложные процедуры, множество настроек и регулировок, такие как электроэрозионная обработка, несмотря на высокую точность, как правило, имеют более низкую скорость обработки. Эти методы могут оказаться неидеальными для мелкосерийного производства, где высокая эффективность является приоритетом.
Распространенные методы обработки

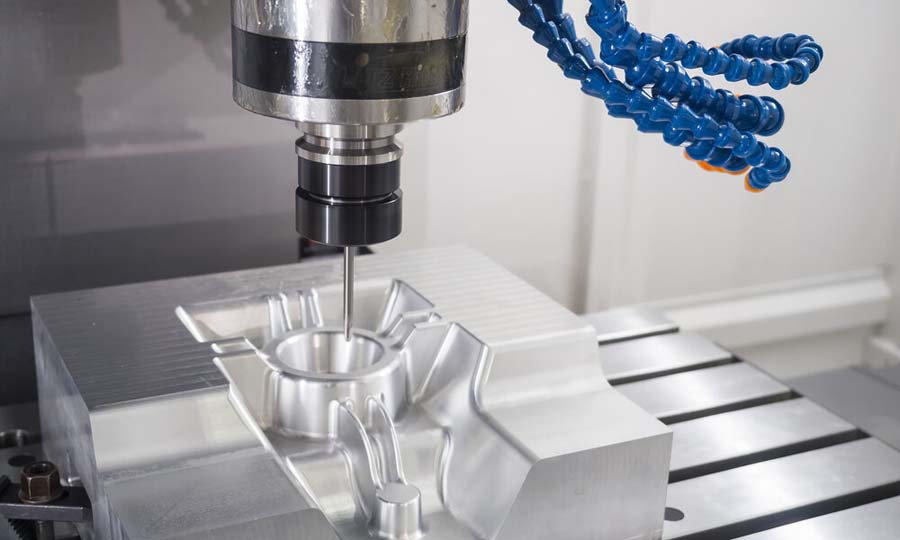

Механическая обработка с ЧПУ
Обработка с ЧПУ (числовым программным управлением) включает в себя различные процессы, такие как токарная обработка с ЧПУ, фрезерование с ЧПУ и сверление с ЧПУ. Система управляет перемещениями станка с помощью компьютерного программирования, что позволяет выполнять высокоточную обработку сложных деталей. Обработка с ЧПУ дает значительные преимущества при мелкосерийном производстве.
Во—первых, это обеспечивает исключительную гибкость — просто изменяя программу, производители могут быстро переключаться между различными деталями без частой смены креплений, в отличие от традиционной обработки. Во-вторых, обработка с ЧПУ обеспечивает высокую точность, обычно достигая допусков ±0,01 мм или даже выше. Он подходит для обработки широкого спектра материалов, включая как металлы, так и неметаллы. Благодаря этим преимуществам обработка с ЧПУ широко используется в таких отраслях, как машиностроение, производство медицинских приборов и электроники для мелкосерийного производства.
3D-печать
3D-печать, также известная как аддитивное производство, — это процесс, при котором детали слой за слоем изготавливаются из сырья. Это дает уникальные преимущества при мелкосерийном производстве.
Одним из ключевых преимуществ является то, что для 3D-печати не требуются пресс-формы, что значительно сокращает сроки изготовления и затраты, что делает ее особенно подходящей для мелкосерийного производства на ранних стадиях разработки продукта. Кроме того, 3D-печать позволяет создавать изделия очень сложной геометрии, которые с трудом достигаются традиционными методами обработки. Например, в аэрокосмической промышленности легкие компоненты со сложной внутренней структурой могут быть эффективно изготовлены с помощью 3D-печати.
Существуют различные типы технологий 3D-печати, такие как моделирование методом наплавления (FDM), стереолитография (SLA) и селективное лазерное спекание (SLS), каждая из которых соответствует различным материалам и требованиям применения.
Лазерная обработка
Лазерная обработка использует лазерный луч с высокой плотностью энергии для манипулирования материалами и включает в себя такие методы, как лазерная резка, лазерное сверление и лазерная сварка. В мелкосерийном производстве лазерная резка обычно используется для листовых материалов, обеспечивая быструю и точную резку с высоким качеством кромок, что часто устраняет необходимость в длительной последующей обработке. Лазерное сверление идеально подходит для создания микроотверстий в различных материалах, обеспечивая высокую точность и скорость.
Одним из ключевых преимуществ лазерной обработки является ее бесконтактный характер, который предотвращает механическое воздействие на обрабатываемую деталь. Это делает ее хорошо подходящей для обработки деликатных материалов и деталей, требующих превосходного качества поверхности. Кроме того, оборудование для лазерной обработки обладает высокой гибкостью — регулируя параметры лазера и систему оптического тракта, оно может адаптироваться к различным материалам и производственным требованиям при мелкосерийном производстве.
Электроэрозионная обработка (EDM)
Электроэрозионная обработка — это специализированный метод обработки, при котором металл удаляется с помощью контролируемого разряда электрических искр, что делает его идеальным для обработки материалов высокой твердости и деталей сложной формы с жесткими допусками. При мелкосерийном производстве электроэрозионная обработка позволяет преодолеть ограничения традиционных методов резки.
Например, электроэрозионная обработка часто используется для создания небольших сложных полостей, узких пазов и мелких деталей в деталях пресс-форм. Существует два основных типа электроэрозионной обработки: электроэрозионная обработка с грузилом и электроэрозионная обработка для резки проволоки. Электроэрозионный станок Sinker использует профилированный электрод для разрушения материала, повторяющий геометрию электрода внутри заготовки, в то время как электроэрозионный станок wire-cut использует непрерывно движущийся проволочный электрод для точной резки заготовки.
Обычная механическая обработка
Традиционные методы обработки, такие как токарная обработка, фрезерование и сверление, по-прежнему играют решающую роль в мелкосерийном производстве.
Токарная обработка в основном используется для обработки вращающихся деталей, таких как валы и диски, обеспечивая высокую концентричность и цилиндрическую точность.
Фрезерование обладает высокой универсальностью и позволяет обрабатывать различные поверхности, выступы, канавки и сложные криволинейные поверхности. При выборе подходящего режущего инструмента и параметров обработки фрезерование может удовлетворить разнообразные производственные потребности.
Сверление используется в основном для проделывания отверстий в механических деталях.
Хотя традиционные методы обработки могут сталкиваться с ограничениями при обработке деталей сложной геометрии, их низкая стоимость на оборудование и отлаженные технологические процессы делают их практичным выбором для мелкосерийного производства более простых деталей с умеренными требованиями к точности.
Изготовление листового металла
Изготовление листового металла включает в себя различные процессы, такие как резка, гибка, штамповка и сварка, для придания листовому металлу требуемой формы. Это широко используется в мелкосерийном производстве, в частности, для изготовления корпусов, кронштейнов и конструктивных деталей.
Одним из главных преимуществ производства листового металла является его экономичность, поскольку он позволяет эффективно преобразовывать листовые материалы в функциональные компоненты с минимальными материальными затратами. Например, в производстве электроники металлические отливки, радиаторы и другие корпуса обычно изготавливаются с использованием технологии производства листового металла. Благодаря оптимизации конструкции и технологических параметров производство листового металла обеспечивает высокую эффективность и качество при сохранении экономичности производства при мелкосерийном производстве.
Вывод
При выборе метода обработки мелкосерийных деталей компаниям следует учитывать свои конкретные потребности и реальные обстоятельства, балансируя между преимуществами и ограничениями различных процессов, чтобы обеспечить эффективное и экономичное производство. Обработка с ЧПУ, 3D-печать, лазерная обработка и электроэрозионная обработка (EDM) обладают уникальными характеристиками и подходят для различных типов материалов, требований к точности и уровней сложности. При практическом применении необходимо тщательно оценивать такие факторы, как геометрия детали, требования к точности, свойства материала, производственные затраты и сроки поставки, чтобы определить оптимальный подход к обработке, обеспечивающий надежную поддержку при разработке и производстве продукта.
По мере дальнейшего развития производственных технологий появляются новые процессы и методы, такие как высокоточная 3D—печать и интеллектуальная обработка с ЧПУ, которые открывают более широкие возможности для мелкосерийного производства. Чтобы оставаться конкурентоспособными в постоянно развивающейся обрабатывающей промышленности, компании должны идти в ногу с отраслевыми тенденциями, изучать и внедрять передовые технологии, а также постоянно повышать качество обработки и эффективность производства, чтобы соответствовать все более разнообразным требованиям рынка.
