Быстрое прототипирование — это современный метод разработки продукта, который позволяет инженерам сократить сроки проектирования за счет более быстрого выполнения итераций для получения окончательного дизайна, который можно использовать в производстве.
Хотя 3D-печать стала популярной как метод быстрого прототипирования, многие отрасли промышленности при изготовлении моделей или деталей предпочитают прототипы с ЧПУ другим методам. Применимость этого метода зависит от характера используемого прототипа. Важно учитывать назначение прототипа и материалы изготовления.
Как вы вскоре обнаружите, выбор компании, предоставляющей услуги по созданию прототипов с ЧПУ, принесет вам большие преимущества. В SANS Machining мы предоставляем клиентам услуги по обработке прототипов отличного качества.
Что такое обработка прототипов с ЧПУ?

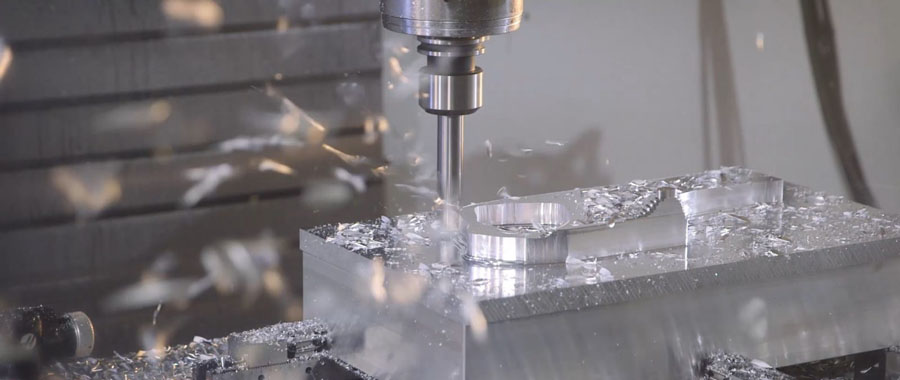

Прототипирование с ЧПУ предполагает использование в качестве исходных данных CAD-проектов 3D-твердотельных моделей, и, соответственно, детали изготавливаются непосредственно из твердых материалов с помощью управляемых компьютером процессов резки и фрезерования. Некоторые люди используют термин «субтрактивное» быстрое прототипирование для описания этого процесса и сравнивают его с 3D-печатью (иногда называемой «дополнительным» производством). Аспект вычитания заключается в том, что станок с ЧПУ удаляет материал из исходного блока материалов для точного создания конечной детали, чтобы соответствовать спецификации модели САПР. Используя современные станки с ЧПУ, этот процесс удаления материала может эффективно, быстро и точно соответствовать самым строгим техническим требованиям. Благодаря такой субтрактивной природе прототипы с ЧПУ позволяют использовать детали, изготовленные практически из любого обрабатываемого материала. Поставщики прототипов с ЧПУ предоставляют отличные возможности для небольших партий изделий и прототипов по индивидуальному заказу и обеспечивают точные результаты!
Основные преимущества прототипов для обработки с ЧПУ
Обработка с ЧПУ для быстрого прототипирования позволяет использовать многочисленные преимущества компьютерного оборудования для быстрого изготовления прототипов, инженерных моделей и высококачественных деталей конечного назначения в кратчайшие сроки. Ниже приведены некоторые из основных причин для использования механической обработки с ЧПУ в ваших проектах быстрого прототипирования.
1. Быстрая обработка с ЧПУ
Благодаря усовершенствованиям машин и программного обеспечения этот метод стал одним из самых быстрых и надежных методов изготовления сложных форм из металла и жестких пластмасс.
Эта скорость относится к времени настройки и обработки. Во-первых, используя современное программное обеспечение для проектирования CAD / CAM, трехмерные детали могут быть преобразованы в программы резки G-code, а затем перенесены на многоосевой фрезерный станок в течение нескольких часов.
После программирования хороший фрезерный станок или токарный станок с чпу может превратить необработанную металлическую заготовку в готовое изделие за несколько минут с поразительной скоростью. Обработка прототипа с ЧПУ не займет много времени для получения желаемых результатов, даже если вы хотите использовать эти станки для массового производства, вы можете легко это сделать, не беспокоясь о точности, потому что это можно сделать даже при большом объеме работы, обеспечивающем более высокую производительность. Кроме того, он может создавать прототипы, максимально приближенные к оригинальному прототипу, который невозможно выполнить вручную. Вы можете задать желаемую форму и размер, и тогда машина будет доставлена соответствующим образом.
В отличие от тех, кто нуждается в отдыхе, станок с ЧПУ может работать круглосуточно, 365 дней в году. Производители прекращают использовать такие машины только в целях технического обслуживания и модернизации.
2. Точная обработка с ЧПУ
С помощью прототипирования с ЧПУ компьютерная программа, обычно в форме САПР, может создать трехмерную модель. После того, как технические характеристики будут введены в компьютер машины, она соответствующим образом сгенерирует прототип. Машина следует командам компьютерного программного обеспечения и выполняет контролируемые движения для создания точных моделей.
В современных механических мастерских нет традиционного метода с более высокой точностью, чем режущие инструменты с компьютерным управлением. Этот уровень точности обычно обеспечивает допуск +0,05мм или 50 микрон.
Для большинства коммерческих приложений это достаточно точно. Это повторяемый допуск, который может быть достигнут снова и снова при изготовлении неограниченного количества деталей.
Специальные режущие инструменты могут использоваться для получения более жестких допусков в контролируемых условиях, например, тех, которые могут потребоваться в очень сложных аэрокосмических, автомобильных или научных приложениях.
3.Обработка сЧПУ нетреб уетстаци онарных инст рументов
Некоторые производственные процессы (такие как литье пластмасс под давлением) требуют использования жестких пресс-форм, изготовленных из закаленных или полузатвердевших стальных сплавов. В зависимости от сложности этих инструментов, обычно на их изготовление может уйти несколько недель.
Единственным инструментом, используемым для фрезерования и токарной обработки с ЧПУ, является режущая пластина из закаленного металла, используемая в шпинделе. Различные формы и типы режущих пластин могут выполнять различные функции резки заготовки, но если они правильно расположены на автоматическом поворотном столе, эти инструменты можно поменять местами за несколько секунд.
4. Механическую обработку с ЧПУ легко модифицировать
Вы можете очень быстро изменить дизайн, изменив несколько строк в программе G code. Это особенно привлекательно для создания прототипов, поскольку дает вам возможность протестировать несколько различных итераций и сразу же оценить результаты. Это позволяет производителям вносить необходимые коррективы перед запуском в серийное производство, экономя много денег. Корректировка процедур и внесение подробных корректировок «на лету» могут значительно сократить общее время разработки продукта без каких-либо дополнительных затрат.
5. При обработке с ЧПУ могут использоваться различные материалы
По сравнению с другими процессами, при обработке с ЧПУ могут использоваться различные материалы. До тех пор, пока материал достаточно твердый, чтобы не деформироваться и не расплавиться под давлением при резании, станок с ЧПУ не повлияет на его режущую способность. Это также может помочь в разработке продукта или когда вы хотите создать аналогичные прототипы с немного отличающимися механическими характеристиками или внешним видом.
6. Обработка с ЧПУширокоприменяется
Прототипирование с ЧПУ может принести пользу любой отрасли, в частности, будь то аэрокосмическая, автомобильная, строительная, авиакосмическая, строительная техника, медицина или другие отрасли, требующие точности и детализации готовых изделий. Инвестиции в процесс прототипирования с помощью механической обработки с ЧПУ снижают риск возникновения трудоемких и дорогостоящих ошибок.
7.Меньшая трудозатратность и экономия затрат
В отличие от других машин, где требуется один человек для работы с каждой деталью в отдельности, для получения результатов требуется не более двух человек. Один человек может справиться с каждой деталью с помощью соответствующего программного обеспечения, и вам нужен еще один человек, чтобы настроить машину для создания необходимого дизайна. Участие человека заключается лишь в передаче инструкций, а затем машина выполняет остальную работу. Снижение зависимости от людей автоматически устранит возможность ошибок из-за вмешательства человека.
Поскольку нет необходимости нанимать много людей, обработка прототипов с ЧПУ также может гарантировать, что владельцам бизнеса не придется тратить много денег на заработную плату. Кроме того, поскольку он может эффективно создавать идеальный прототип, он может сэкономить затраты на модификацию продукта после его вывода на рынок. Благодаря его скорости люди также могут быстро перейти к стадии выполнения, сократить производственный цикл и сэкономить затраты. Вам нужно всего лишь внести небольшую плату за обслуживание.
Мы изготовили миллионы деталей и быстрых прототипов, и обработка с ЧПУ стала большой частью нашего успеха. Узнайте, как это может помочь вам, когда вы загружаете свои цифровые файлы САПР для получения бесплатного предложения.
