Резьбовые вставки играют решающую роль в прототипах, обрабатываемых с ЧПУ, обеспечивая надежное и долговечное решение для создания резьбовых соединений из различных материалов. Однако важно понимать, когда и почему резьбовые вставки следует использовать в прототипах деталей, обработанных с ЧПУ.
Что такое резьбовые вставки

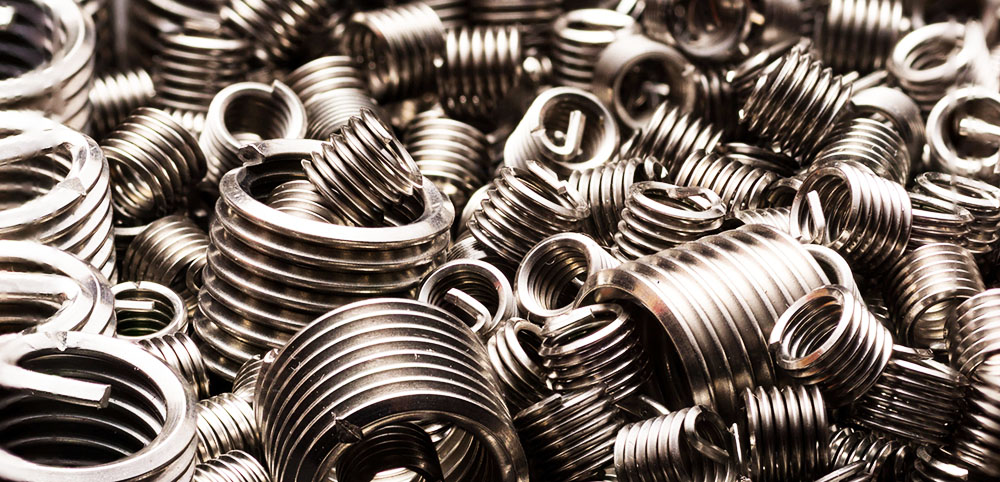

Резьбовая вставка — это цилиндрический металлический компонент с внутренней резьбой, который позволяет прикреплять болты, винты или другие резьбовые крепежные детали для соединения одного компонента с другим. Они особенно полезны в оборудовании, требующем частой разборки и повторной сборки, или при работе с более мягкими материалами, которые могут не обеспечивать достаточной прочности для прямого нарезания резьбы.
Существуют различные типы резьбовых вставок, каждая из которых обладает своими уникальными характеристиками и областями применения. Одним из наиболее часто используемых типов является спиральная вставка, также известная как спиральная катушка. Спиральная вставка имеет ромбовидное поперечное сечение и изготовлена из высококачественной проволоки из нержавеющей стали. Они механически скручиваются в пружинящую резьбовую форму, обеспечивая превосходную прочность и долговечность.
Преимущества резьбовых вставок
1. Улучшенная целостность резьбы:
Резьбовые вставки обеспечивают превосходную целостность резьбы по сравнению с прямой обработкой резьбы в материале. Это особенно важно для материалов с низкой обрабатываемостью или склонных к износу резьбы.
2. Совместимость материалов:
Механическая обработка с ЧПУ может применяться к широкому спектру материалов, включая металлы, пластмассы и композиты. Резьбовые вставки позволяют создавать резьбы в этих материалах без ущерба для их структурной целостности.
3. Универсальность в выборе материала:
Резьбовые вставки позволяют использовать различные материалы для вставки и основного материала. Такая универсальность выгодна, когда требуются особые свойства материала для резьбовой части или окружающей конструкции.
4. Ремонтопригодность:
В прототипах часто используются итерации проектирования, а резьбовые вставки облегчают ремонт или замену. Если есть необходимость изменить или перепрофилировать секцию, это можно сделать, заменив вставку, не затрагивая всю деталь.
5. Армирование нитью:
В материалах, которые могут быть подвержены срыву резьбы или износу, резьбовые вставки действуют как армирующие элементы, гарантируя сохранение целостности резьбы при многократном использовании или разборке.
6. Коррозионная стойкость:
Для применений, где устойчивость к коррозии имеет решающее значение, может оказаться выгодным использование коррозионностойкого материала резьбовой вставки. Это особенно актуально для прототипов, которые могут подвергаться воздействию суровых условий окружающей среды.
7. Тепловые соображения:
В прототипах, обработанных с ЧПУ, которые будут подвергаться термоциклированию или высоким температурам, для обеспечения стабильной работы можно использовать резьбовые вставки, изготовленные из материалов с лучшей термостойкостью.
8. Снижение сложности обработки:
Непосредственная обработка внутренней резьбы может быть сложной задачей, особенно в некоторых материалах. Резьбовые вставки упрощают процесс обработки, делая его более простым и эффективным.
Факторы, которые следует учитывать
Хотя резьбовые вставки обладают многими преимуществами, есть определенные факторы, которые следует учитывать, прежде чем принимать решение об их использовании для прототипов обработки с ЧПУ:
Стоимость:
Резьбовые вставки могут увеличить общую стоимость прототипа из-за цены самой вставки и дополнительных затрат на установку. Важно оценить свой бюджет и определить, перевешивают ли выгоды затраты.
Время выполнения заказа:
Установка резьбовых вставок может потребовать дополнительного времени, особенно при крупносерийном производстве. Крайне важно учитывать сроки выполнения заказа и их влияние на сроки реализации проекта.
Совместимость материалов:
Резьбовые вставки могут работать не со всеми материалами. Хотя они хорошо работают с более мягкими материалами, они могут не обеспечивать достаточной прочности для некоторых применений или материалов. Важно оценить совместимость резьбовых вставок с конкретными используемыми материалами.
Альтернативные решения:
В некоторых случаях альтернативные решения, такие как стандартное сверление и нарезание резьбы, могут быть более экономичными и функциональными для прототипов, обработанных с ЧПУ. Очень важно оценить различные методы крепления и выбрать тот, который наилучшим образом соответствует требованиям проекта.
Когда следует использовать резьбовые вставки
Резьбовые вставки лучше всего подходят для прототипов с ЧПУ, когда:
Частая разборка и повторная сборка:
Если прототип будет часто разбираться и собираться заново, резьбовые вставки обеспечат надежное и долговечное решение. Они позволяют легко снимать и вставлять обратно болты или другие резьбовые соединения без повреждения компонента.
Мягкие материалы:
При использовании мягких материалов, таких как алюминий или пластик, резьбовые вставки придают прочность и долговечность. Они предотвращают соскабливание или повреждение резьбы, продлевая срок службы вашего прототипа.
Области применения, требующие прочности и стабильности:
Резьбовые вставки идеально подходят для применений, требующих прочного и стабильного соединения. Они обеспечивают дополнительную прочность несущим участкам и предотвращают ослабление крепежных элементов, что делает их подходящими для аэрокосмической промышленности, обороны и других применений с высокой нагрузкой.
Восстановите поврежденные нити:
Если в прототипе повреждены отверстия с внутренней резьбой, для ремонта и восстановления функциональности резьбы можно использовать резьбовые вставки. Это позволяет избежать необходимости демонтажа или замены всего узла целиком, экономя время и ресурсы.
